Sådan vælger du de rigtige specifikationer til U-bolte

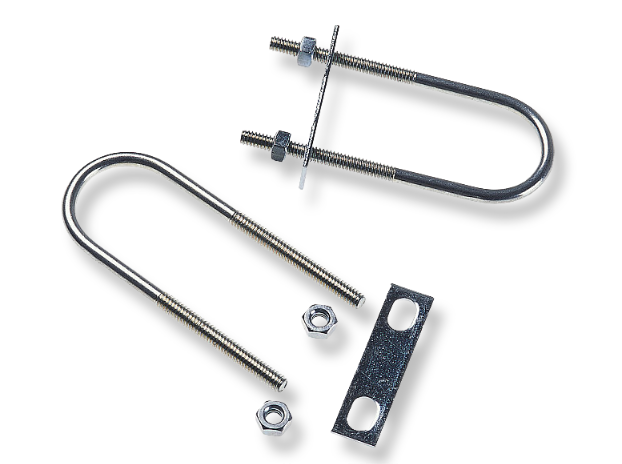

U-bolte er blandt de mest udbredte fastgørelseselementer i rørfastgørelse, udstyrsafstivning og installationsprojekter af stålkonstruktioner. Med deres enkle design og høje tilpasningsevne er de almindeligt anvendt i VVS, brandbeskyttelsesrør, gasrørledninger og montering af elektromekanisk udstyr. Under faktisk konstruktion og indkøb støder mange mennesker ofte på problemer som manglende installation, utilstrækkelig spændekraft, rust, utilstrækkelig bæreevne og løsnelse eller løsrivelse over tid på grund af forkert specifikationsvalg. Så hvordan skal du præcist vælge specifikationerne for U-bolte?

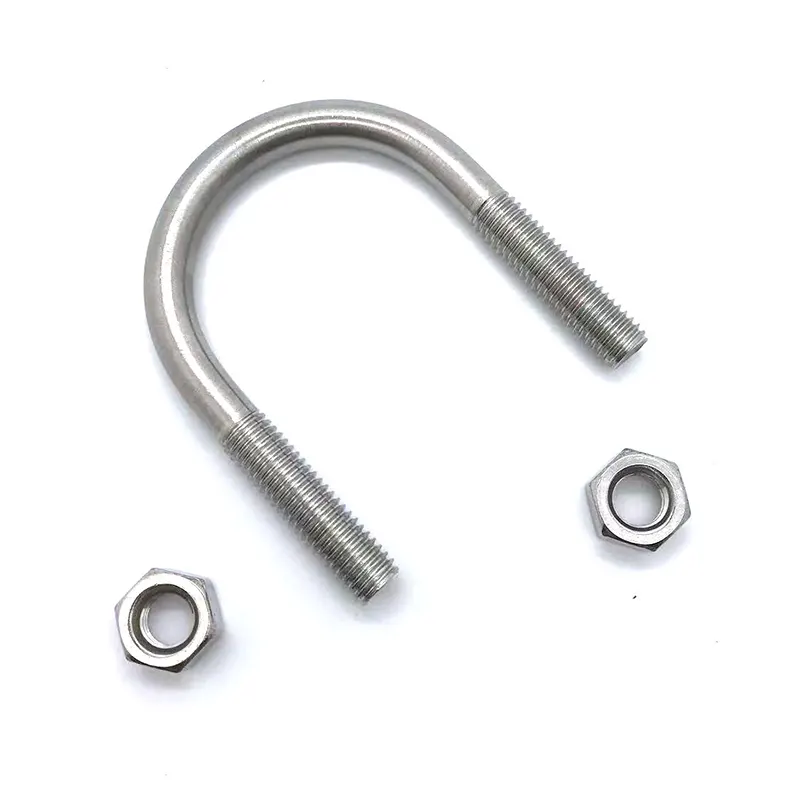

Standard notationsformat for U-bolte

Generel notation:U-bolt  Rørdiameter × skaftdiameter × totallængde

For eksempel: U27 M8×100

27: Kompatibel med stålrør udvendig diameter på 27 mm

M8: Gevindskaftdiameter på 8 mm

100: Samlet indvendig længde af den U-formede base (eksklusive møtrikken)

Alle valgparametre er primært baseret på rørets ydre diameter, skaftets styrke og den tilgængelige installationsplads - ikke rørets indvendige diameter. Dette er det mest grundlæggende princip for udvælgelse.

(I) Kompatibel rør ydre diameter

U-boltens indvendige bredde skal passe til rørets ydre diameter. Dette er afgørende for vellykket udvælgelse og den mest almindelige fejlkilde; valget bør under ingen omstændigheder baseres på rørets indvendige diameter. For at imødekomme standard tekniske rørstørrelser har industrien etableret et standardiseret system af U-bolt specifikationer, der er kompatible med langt de fleste galvaniserede, svejsede og sømløse stålrør. De specifikke korrespondancer er vist i tabellen nedenfor:

For ikke-standardrør som PVC, PE plastikrør og runde rør i rustfrit stål er der ingen grund til at henvise til modeller med rørdiameter; Mål blot den faktiske ydre diameter af røret for at vælge den tilsvarende U-formede skrue. Samtidig skal der lægges særlig vægt på valgmarginen for isolerede rør: hvis røret er pakket ind i et isoleringslag og et beskyttende lag, skal den kombinerede tykkelse af isoleringslaget på begge sider lægges til rørets ydre diameter, før specifikationen vælges; ellers kan klemmerne være for små til at fastgøre røret sikkert.

(II) Skruegevindstørrelser

Fælles gevindstørrelser for U-bolte er M6, M8, M10, M12 og M16. Forskellige størrelser svarer til forskellige maksimale belastningskapaciteter og anvendelser. Den passende størrelse skal vælges ud fra vægten af ​​den genstand, der skal sikres, og belastningsforholdene for at undgå sikkerhedsrisici forårsaget af utilstrækkelig bæreevne.

(III) Samlet længde af skruen

Den samlede længde af en U-bolt bestemmer direkte tykkelsen af ​​støttepladen, den kan optage, og den nødvendige installationsafstand. Forkert valg af længde kan resultere i problemer såsom utilstrækkeligt gevind til, at møtrikken kan gå i indgreb, manglende fastgørelse af fastgørelseselementet eller overdreven fremspring af skruen. Formlen til beregning af den passende totallængde er: Totallængde = Ydre rørdiameter + Støttepladetykkelse + Installationsafstand på begge sider. I standardkonstruktionspraksis er der reserveret en 20-30 mm monteringsgodkendelse på hver side for at rumme skiver, fjederskiver og møtrikker, hvilket sikrer en sikker fastgørelse.

Specifikationer for valg af styrkekarakterer

Styrkegraden af ​​U-bolte skal være passende afstemt med vibrationsintensiteten og belastningsbærende krav til driftsforholdene. Til standard VVS- og varmeledninger samt statiske rørfastgørelser uden hyppige vibrationer er konventionelle Grade 4.8 galvaniserede U-bolte tilstrækkelige til at opfylde driftskravene; I dynamiske belastningsscenarier – såsom udstyrsstøttebeslag, vibrerende rør og rørfastgørelser i store højder – gælder højere krav til boltstyrke og udmattelsesmodstand. Grade 8.8 højstyrkebolte skal bruges til effektivt at afbøde risikoen for gevindafskalning og brud forårsaget af langvarige vibrationer; U-bolte i rustfrit stål overholder industristandardkvaliteter: 304-kvalitet svarer til A2-70, og 316-kvalitet svarer til A4-70, hvilket gør dem velegnede til forskellige korrosionsbestandige, højstyrkeapplikationer.

Oversigt

1. Mål den faktiske ydre diameter af røret; hvis der er isolering, skal du tilføje isoleringstykkelsen for at vælge den tilsvarende U-bolt indvendig diameter;

2. Bestem gevindstørrelsen baseret på rørledningens anvendelse og belastningskapacitet: vælg M8 til lette belastninger, M10 til standardbelastninger og M12 eller større til tunge belastninger;

3. Mål tykkelsen af ​​stålpladen til den faste understøtning, og under hensyntagen til standard monteringstillæg, beregn den samlede længde af de matchende tappe;

4. Bestem materialet og overfladebehandlingen baseret på driftsmiljøet, skeln mellem indendørs, udendørs, korrosive og høje temperaturforhold;

5. Vælg flade skiver, fjederskiver og møtrikker af samme materiale for at undgå elektrokemisk korrosion forårsaget af kontakt mellem forskellige materialer og for at forlænge levetiden.
